4GKW-AXplus-DW FE180 1.8/3KV双层壁单芯防火电缆

应用

单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。



标准

• BS 6853 -1a
• DIN 5510-1 1-4
• NFF 16-101 F0
• EN 45545-2

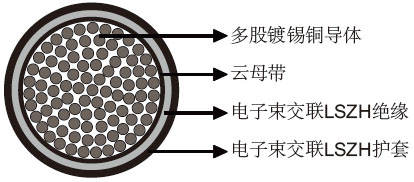

结构

• • 导体：Class 5 多股镀锡铜导体，遵照IEC 60228/VDE0295 标准。
  • 防火层：云母带。
  • 绝缘： 电子束交联LSZH 材料。
  • 护套：电子束交联LSZH 材料。



20℃时的电气特性

标称导体截面积	mm²	1.5	2.5	4.0	6.0	10	16	25	35	50
最大导体电阻	Ω/km	13.7	8.21	5.09	3.39	1.95	1.24	0.795	0.565	0.393
电压	KV	3.6/6



标称导体截面积	mm²	70	95	120	150	185	240
最大导体电阻	Ω/km	0.277	0.21	0.164	0.132	0.108	0.0817
电压	KV	3.6/6



机械和热性能

• 最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
  温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
  短路温度：+280℃



尺寸和重量

芯数&标称导体截面积 No.×mm²	导体股数/每股直径 No/mm	标称绝缘厚度 mm	标称外径 mm	标称重量 kg/km
1×1.5	30/0.25	1.05	4.90	38
1×2.5	50/0.25	1.15	5.35	50
1×4	56/0.30	1.25	6.10	88
1×6	84/0.30	1.30	7.00	93
1×10	80/0.40	1.30	8.10	142
1×16	126/0.40	1.15	9.30	210
1×25	196/0.40	1.50	10.8	290
1×35	276/0.40	1.50	12.1	400
1×50	396/0.40	1.60	13.8	561
1×70	360/0.50	1.70	16.2	760
1×95	475/0.50	1.90	18.0	980
1×120	608/0.50	1.60	20.2	1212
1×150	756/0.50	2.20	22.7	1520
1×185	925/0.50	2.40	24.6	1830
1×240	1221/0.50	2.50	27.6	2411
